subaru

radonradon

赵兄托你办点事 发表于 2020-10-18 13:26
成长总是需要过程的
即使是大神的小号也一样

索达斯奈

晨露吉赛尔

神级新号

fuduo

膜拜一下

山东大叔

帮别人修的吧，什么时候拆个马自达的转子

山东大叔

帮别人修的吧，什么时候拆个马自达的转子

ozkids2011

我觉得把车子密封好改个水族箱，发动机改成BBQ，肯定挺好玩的

终身保修

shaunyan 发表于 2020-10-17 11:51
2006年的outback的车况介绍一下呗

发动机和森林人一样，我感觉动力还行，配置比森人高，舒适性稍强吧。

终身保修

拆缸头前，还要拆正时皮带，就是发动机正面图那个黑盒子里边的东西。拘束奥迪V8的正时皮带/链条在发动机后边，简直匪夷所思了。正时皮带这个东西说起来神秘，其实很简单，subaru皮带上有三个标标记，上的时候要和左右凸轮轴camshaft驱动轮以及曲轴crankshaft齿轮都对上。

只是拆的时候，要注意把皮带张紧器卡住，这样以后上起来会轻松一点，拆了张紧器，皮带随便就拿下来了：

https://pbs.twimg.com/media/Ekmmm3aU8AACJ_P?format=jpg&name=large

标记都是这样的，旧皮带可能磨没有了，就要靠数齿了：

赵兄托你办点事

赶上直播了...

xiaochen

厉害

FisherGeorge

火钳刘明

捷足先登

膜拜大神

jungle

占个座位学习一下

这个发动机拆下来，研究完了以后，还可以做什么别的用处么？

终身保修

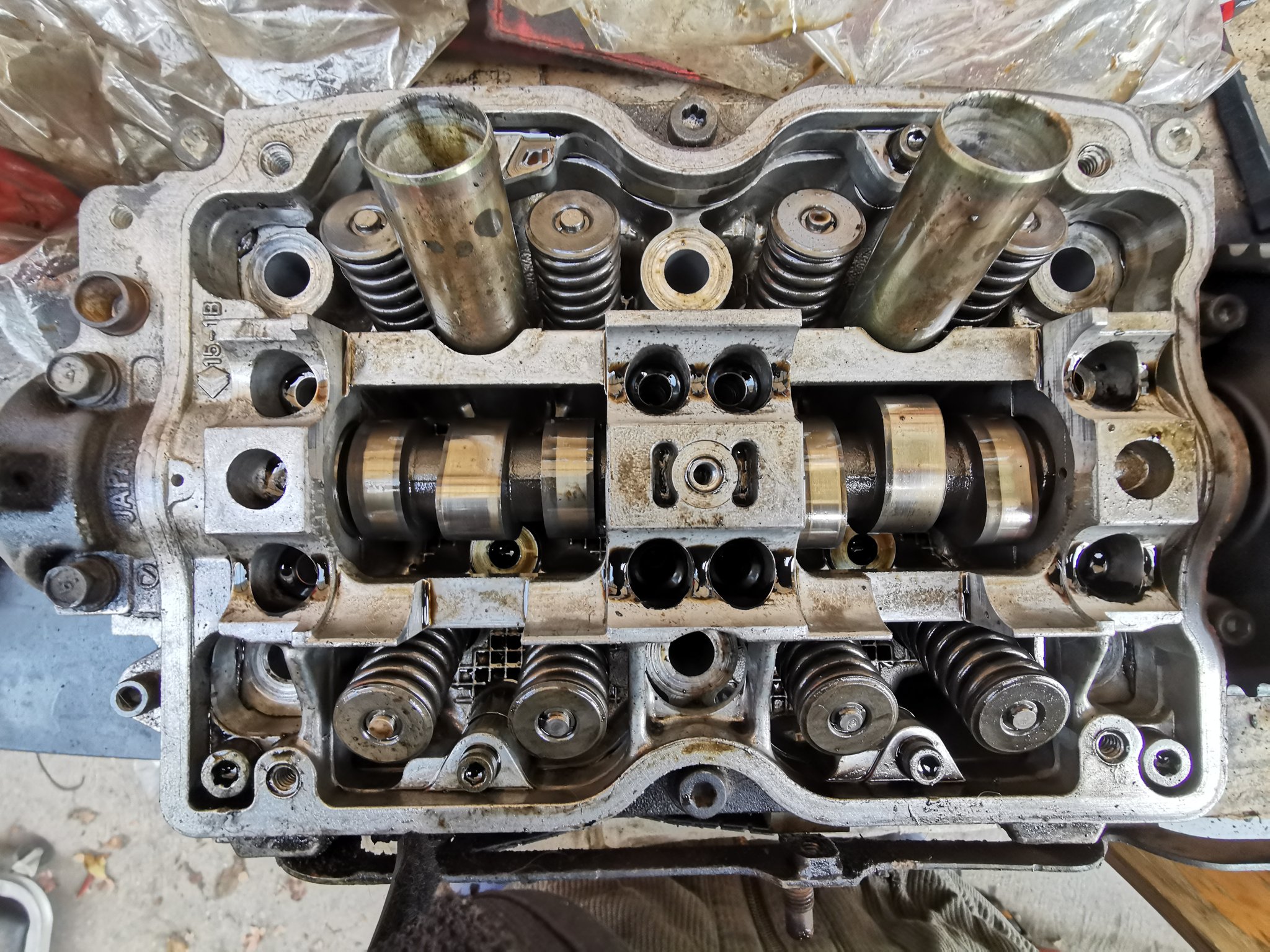

汽缸头:



subaru的发动机是很多创新的。因为水平对置发动机这个主意本身就很先进，一个先进的主意，往往带出很多其他先进的主意，尤其是缸头上的创新。

看这个缸头，非常小巧，但是为了动力需要，进行了精巧的布局。




缸头的阀门是由凸轮轴控制的。两组阀门，通常需要两根凸轮轴，但是subaru工程师想出一根凸轮轴控制两组阀门的精巧设计，这是结合了早期汽车用推杆控制气门和现代汽车用正时（timing）皮带或者链条控制的搞法，让小小的缸头里，可以为每组部署两个气阀（气阀越多吸气排气越快，发动机就越高效），所以提高了发动机的功率。

精巧的设计，还节约了空间体积。让subaru的发动机可以很小巧，两个人就可以抬起来。

subaru新的2.5L发动机，还利用了可变阀门控制技术，类似于本田最得意的VVT，可变正时阀，Variable Valve Timing.


拆掉凸轮轴后，就看到阀门弹簧了：

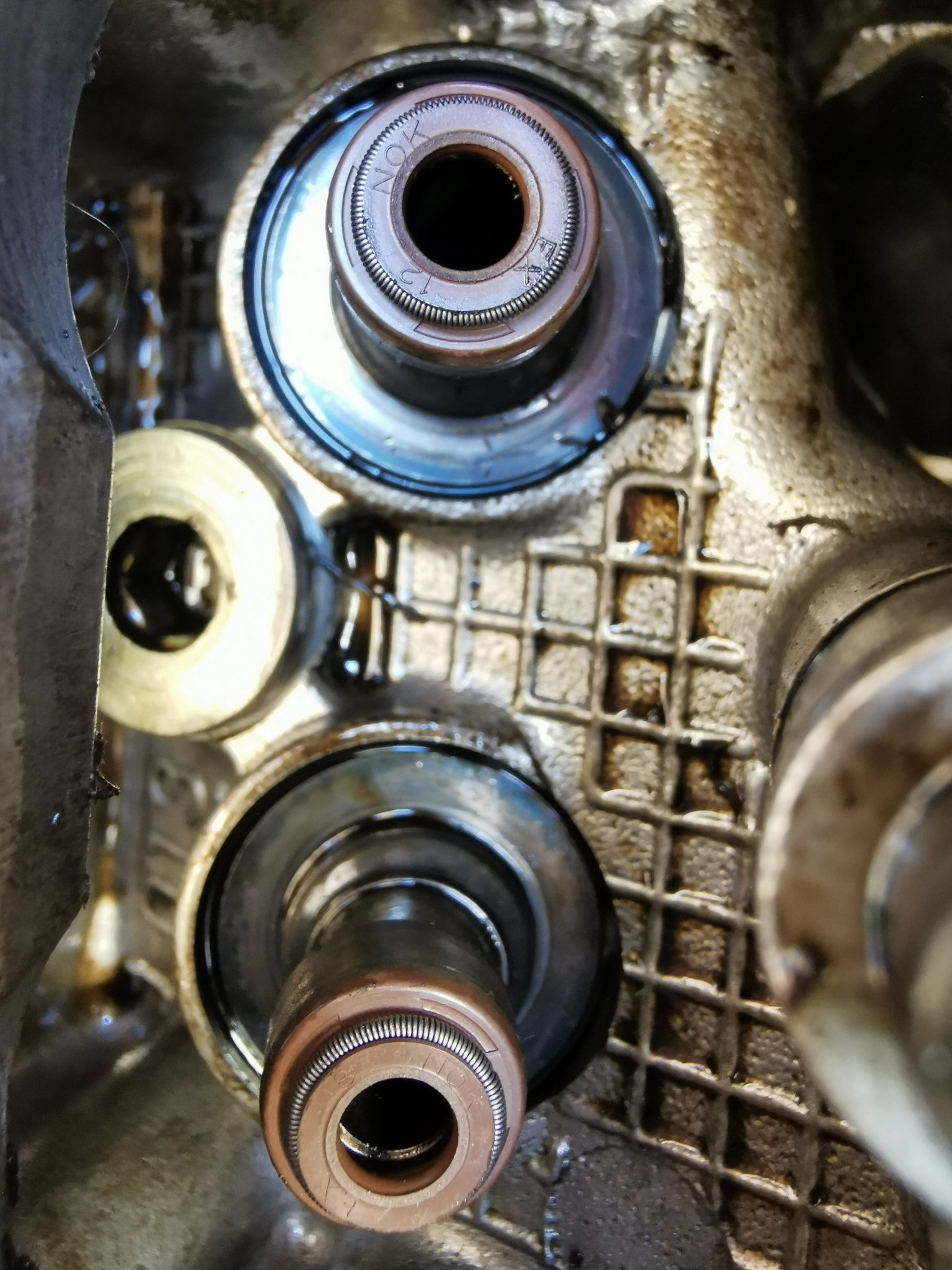

用弹簧压缩器取下弹簧，就可以看到耗材阀门油封，防止机油进入缸体的：

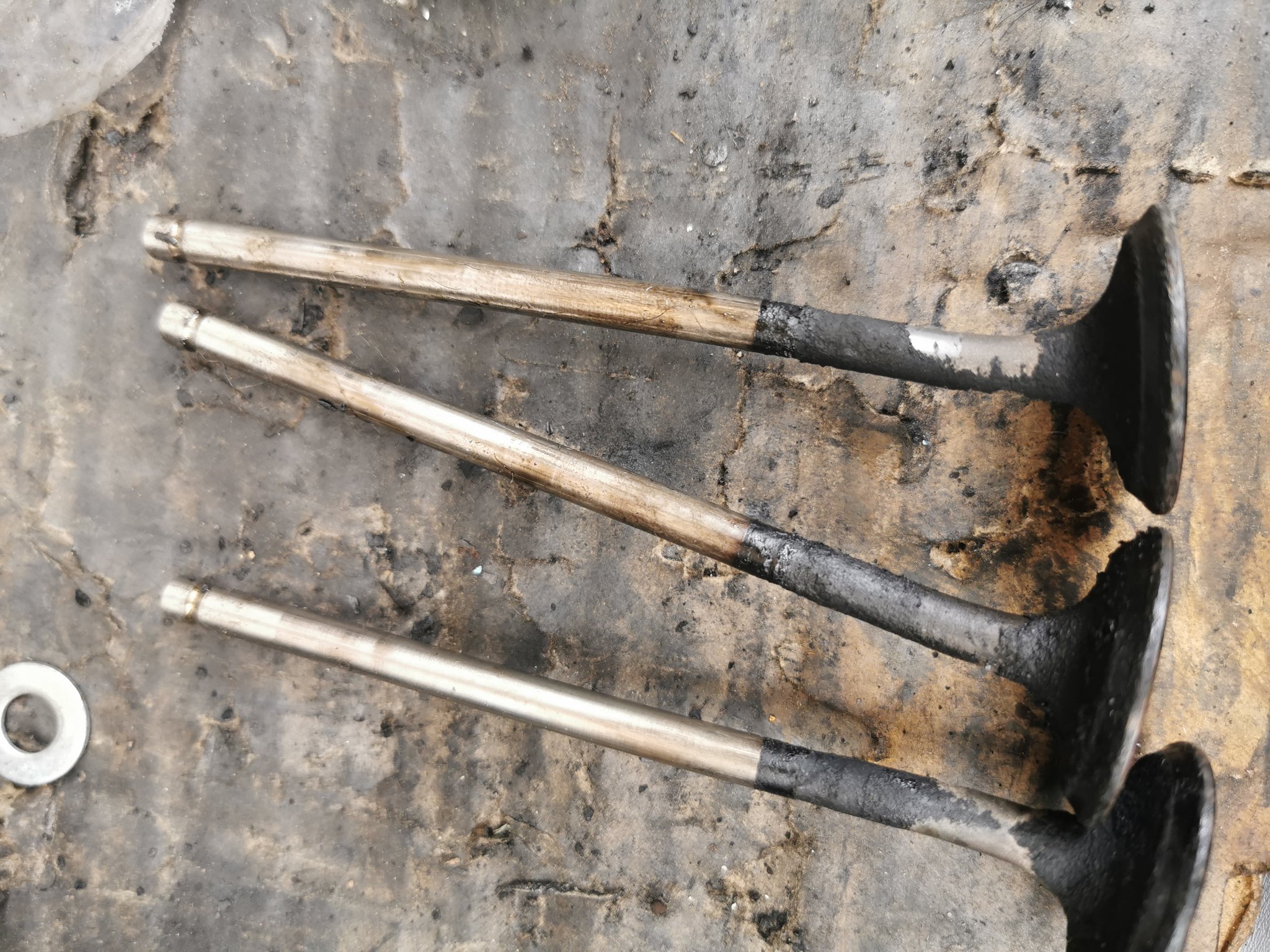

拆下阀门，显然，由于正时不对，这几个阀门打弯了：

landlordunion

终生保修就是牛

git

这一看就是专业的

不过发动机安装是很精密的，无论精度温度可能差一点都不能用了

拆了安装以后还想正常使用就难了。

拆了安装还能正常使用那就是维修界的大神了。

Nokia1600

膜拜大佬

终身保修

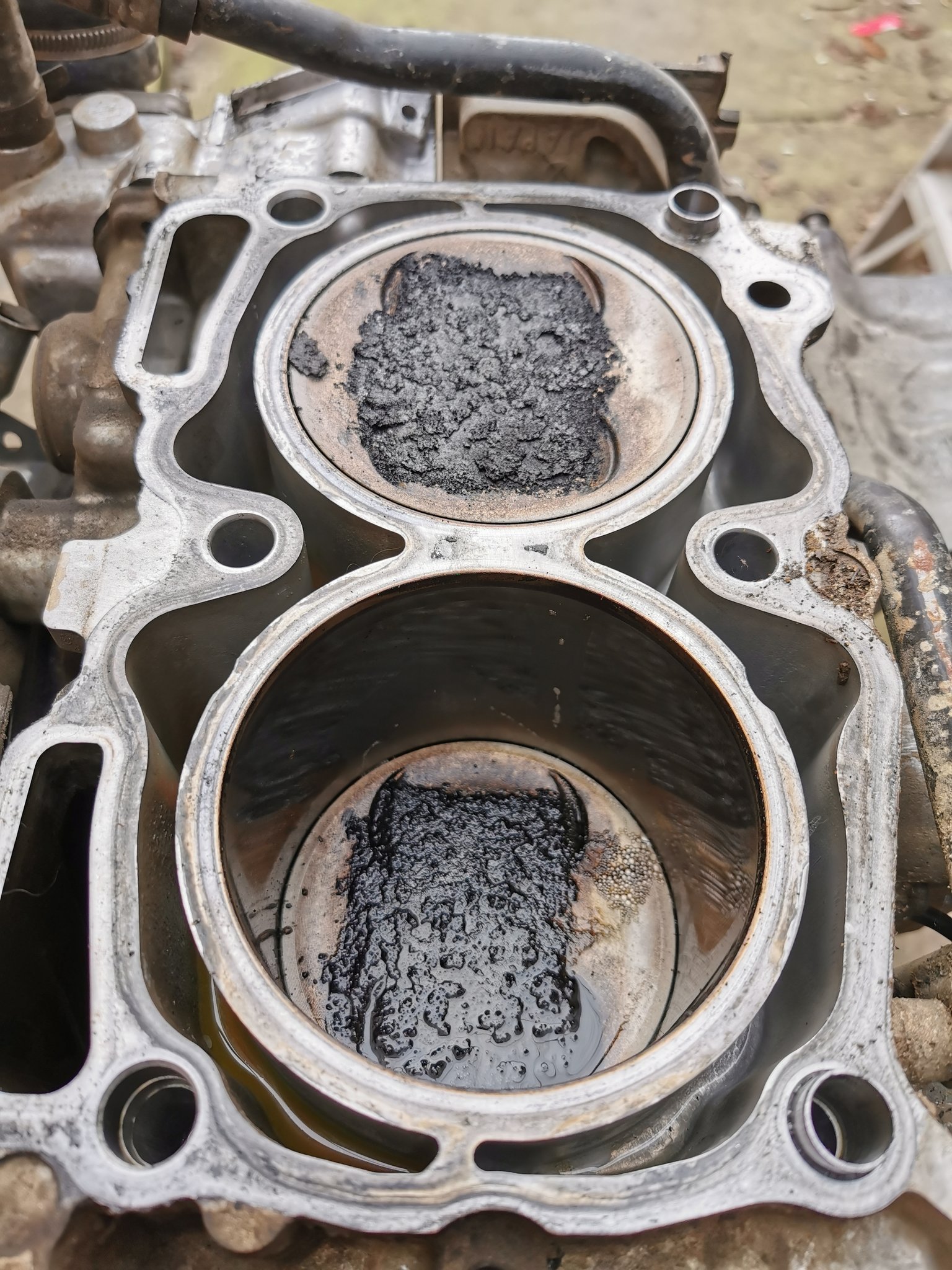

缸头都下来了，发动机显得很小了，也很轻，可以从stand上抱下来，放到工作台上：

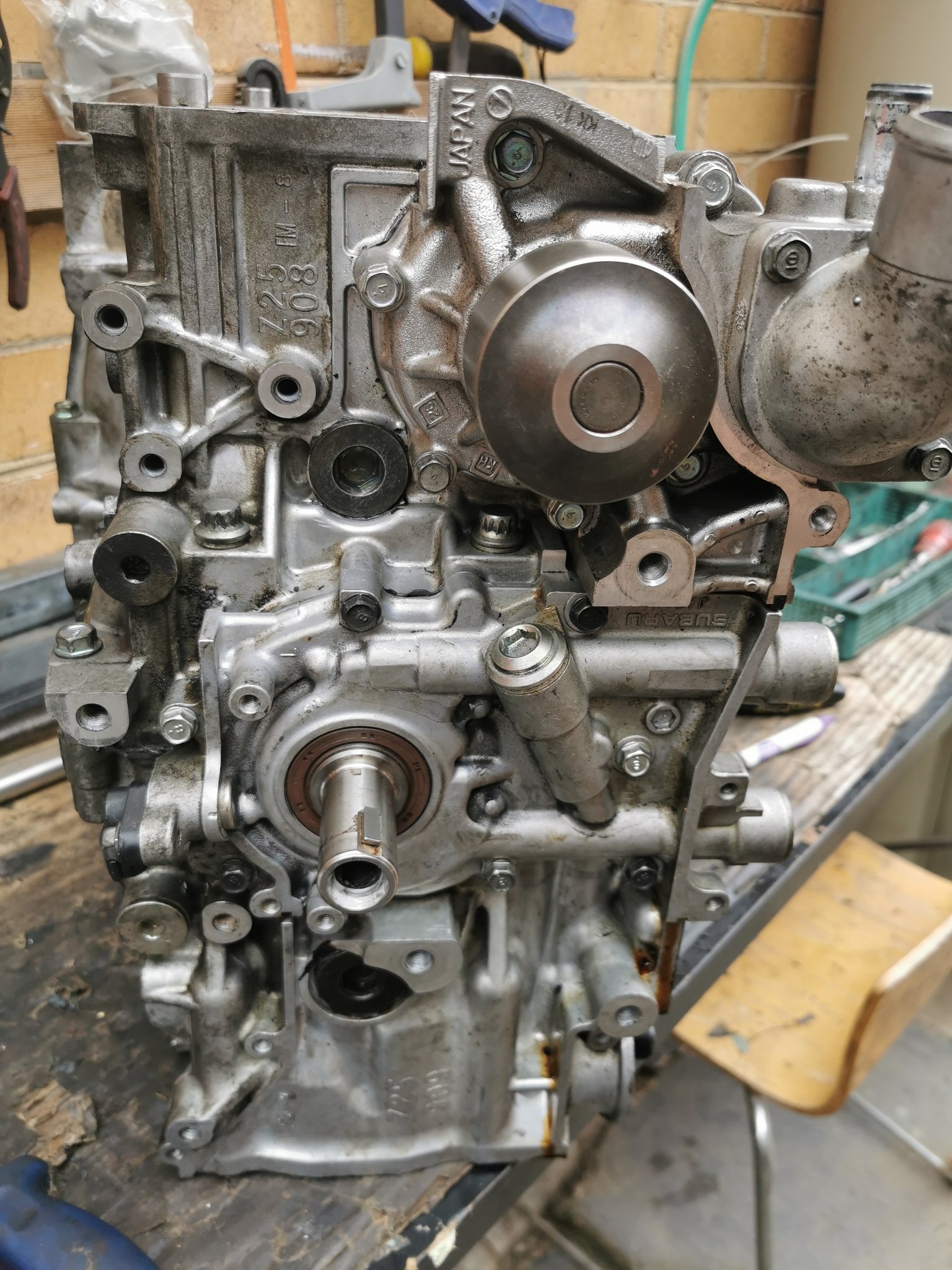

很简洁的发动机，除了前面的油泵和水泵，很底下的油底盘oil sump，就没有任何其他可拆的发动机身了：

Robin NSW

艺术品

mohan29

git 发表于 2020-10-19 17:08
这一看就是专业的

不过发动机安装是很精密的，无论精度温度可能差一点都不能用了

其实也没有那么难吧，不过这样已经很厉害了。

trueping

厉害，楼主是在悉尼吗，我的2008的OUTBACK以后想请你做service了

trueping

vcdenton 发表于 2020-10-17 19:20
請問樓主,明年想入手一个新Outback但是聽說Suburu從來就沒有完全解決gasket漏的問題。。。您的意見是？ ...

是吗，我还以为只是我的OUTBACK会漏

ericcheung17

零件+时间，DIY不值当，除非是真爱

radonradon

静等研究报告。

LXD

这发动机看着很艺术啊

终身保修

trueping 发表于 2020-10-20 20:35
是吗，我还以为只是我的OUTBACK会漏

outback和森林人都是用Ej25发动机，相比其他直列四缸，如nissan的zd30，这种发动机因为是水平对置，只能在选择在下边回油，所以回油通道大，缸体薄；加上早期的缸头垫设计有缺陷，10几年左右老化后，缸头容易渗油。

新设计的缸垫也许有改进，但是这个壁薄是硬伤，没什么办法的。

zd30发动机和ej25发动机对比（下图ej25汽缸壁周围是水路，水路左边是油路，相比上图Zd30到处都是水路、油路单独有管而言，缸体壁只能设计成太薄的样子。）：

无尽的漂移

第一次看见拆发动机的，膜拜

anthcho

这车看来都没怎么保养过。 大概每次就是换个油 。 timing belt 没换。每次service的引擎除炭也没做

trueping

终身保修 发表于 2020-10-21 10:54
outback和森林人都是用Ej25发动机，相比其他直列四缸，如nissan的zd30，这种发动机因为是水平对置，只能 ...

谢谢详尽的解释，厉害，你真有钻研精神。

usq_charles

感谢分享！
